你所不了解的FFU智能化集散型控制系统

FFU智能化集散型控制系统，主要用于大型洁净房间,能够方便地实现现场分散控制和集中统一管理功能。可灵活控制FFU风机的启停和调速，该控制系统利用分区控制技术，解决了485驱动能力有限的问题，最大可控制几千台风机。本控制系统包括以下三部分内容：

◆ FFU计算机管理系统（监控系统）（根据需求可选项）；

◆ FFU控制主机系统；

◆ 现场FFU控制单元：

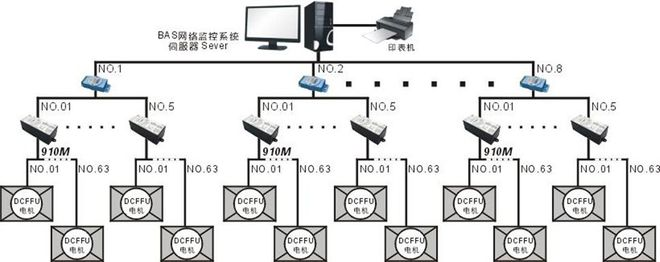

10000台FFU群控系统方案

安装注意事项：

一、改变终端机号后，主机要断电复位。

二、本网络的网络线使用屏蔽双绞线，线径不得小于0.75mm²，整个网络的屏蔽线一端接大地，另一端悬空，不允许两端接地。

三、网络走线应尽量远离电源线、负载线等强辅射强干扰源，不允许将网线、电源线和负载线紧扎在一起。

四、原则上最远终端机(相对于主控机而言)的网线的接口上并联一个120Ω的电阻(RJ14型)。

五、网线A(棕色)与网线B(蓝色)不能互换，禁止连到一起。网上只有一台机通电，同时禁止触摸网线和短路。

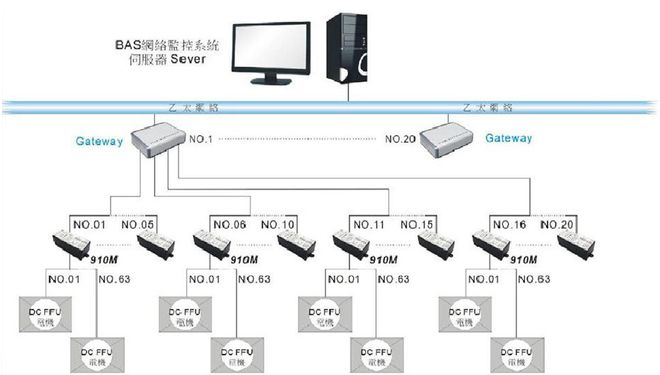

六、网线禁止T型连接，应采用串珠型连接。见网络连接图。

七、网络安装过程：开所有终端电源(一组一组的开)---设置所有终端机号(禁止重号) ---关所有终端电源(一组一组的关) ---连接主机网络线及所有终端网络线---开所有终端电源(一组一组的开) ---开主机电源。

八、在主机和终端机只要有一台通电的情况下，要想去掉网络连接只能通过拔掉外部附带插件，禁止直接拆卸网线，网线一定要通过外部接插件接到终端机控制盒上，禁止直接连在控制盒上。
